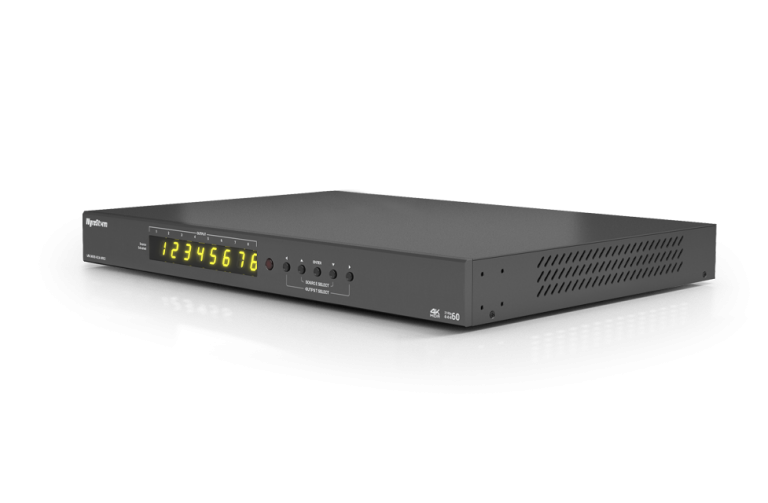

Wyrestorm MX-0808-H2A-MK2 - матричный коммутатор 8x8 HDMI, поддержка 4K, HDMI2.0 (18 Гб/с), HDCP 2.2, де-эмбеддинг аудио, обратный звуковой канал. Оснащен HDMI-выходами понижающими масштабаторами, которые скалируют сигнал 4K до 1080p, что упрощает интеграцию дисплеев со смешанным разрешением в единую систему. Выходы HDMI теперь также поддерживают Audio Return Channel от смарт-телевизоров для передачи звука из таких приложений, как Netflix, Prime Video, Hulu и т.п. на внешнюю аудиосистему.Аудио. Аналоговые аудиовыходы были обновлены до балансных соединений, что гарантирует отсутствие помех или потери точности.
| Наименование |
MX-0808-H2A-MK2 |
||||||
|---|---|---|---|---|---|---|---|
| Партномер |
MX-0808-H2A-MK2 |
||||||
| Входы | 8x HDMI In 19-pin HDMI type A | ||||||
| Выходы | 8x HDMI Out 19-pin HDMI type A 8x 5-pin Phoenix Balanced Analog Audio 8x Toslink Digital Audio |
||||||
| Форматы аудио | 2ch PCM | Multichannel: LPCM and Up to DTS-X and Dolby Atmos | ||||||
| Разрешение видео, макс. |
|
||||||
| Стандарты | DCI | RGB | HDR10 | HDR10+ | Dolby Vision | HLG | BT.2020 | ||||||
| Частота пикселизации | 600 МГц | ||||||
| Интерфейсы |
|
||||||
| Требования к электропитанию | 100~240V AC 50/60Hz AC | ||||||
| Мощность | 60 Вт | ||||||
| Рабочая температура | 0°C ~ 45°C, 10% ~ 90%, без конденсации | ||||||
| Тепловыделение | 205 BTU/час | ||||||
| Габаритные размеры | Rack Units/Wall Box 1U 43,5 х 440 х 300 (В х Ш х Г) |
||||||
| Масса | 3,66 кг |
453 000
WyreStorm RX-70-4K - приемник HDBaseT сигнала с поддержкой 4К. Позволяет принимать 4K/HD видео, HD аудио, принимать и передавать сигналы управления ИК и RS-232, Ethernet и питание.
Основные характеристики:
| Наименование |
RX-70-4K |
|---|---|
| Партномер |
RX-70-4K |
| Аудио и видео | |
| Входы | 1x HDBT In 8-pin RJ-45 female |
| Выходы | 1x HDMI 19-pin type A |
| Форматы аудио | 2ch PCM | Up to DTS-X and Dolby Atmos |
| Разрешение видео (макс.) | HDMI 1920x1080p @60Hz 48bit (15m/50ft) 3840x2160p @30Hz 4:4:4 24bit (7m/23ft) | @24Hz 4:2:0 HDR 10bit per channel (3m/9.8ft) 4096x2160p @60Hz 24bit 4:2:0 (7m/23ft) Using Cat6 1920x1080p @24/25/30/60Hz 36bit (100m/328ft) 3840x2160p @30Hz 4:4:4 24bit (70m/230ft) | @24Hz 4:2:0 HDR 10bit per channel (70m/230ft) 4096x2160p @60Hz 4:2:0 24bit (70m/230ft) Using Cat6a/7 1920x1080p @24/25/30/60Hz 48bit (100m/328ft) 3840x2160p @30Hz 4:4:4 24bit (100m/328ft) | @24Hz 4:2:0 HDR 10bit per channel (100m/328ft)) 4096x2160p @60Hz 4:2:0 24bit (100m/230ft) |
| Глубина цвета | 1080p: 48bit | 4K UHD: 24bit | HDR @24p: 10bit per channel BT.2020 |
| Maximum Pixel Clock | 297mHz |
| Коммуникации и управление | |
| HDMI | HDCP 2.2 | EDID | DVI/D supported with adapter (not included) |
| HDBaseT™ | HDCP 2.2 | EDID | 2-way PoH | Bidirectional IR, RS-232, and Ethernet |
| Ethernet | 1x 8-pin RJ-45 female | 10/100 Mbps auto-negotiating | Bidirectional over HDBaseT™ |
| ИК | 1x IR TX 3.5mm (1/8in) TS Mono | Bidirectional over HDBaseT™ 1x IR RX 3.5mm (1/8in) TRS Stereo | Bidirectional over HDBaseT™ |
| RS-232 | 1x 3-pin Phoenix Connector | Bidirectional over HDBaseT™ |
| Требования к электропитанию | |
| Источник питания | 12V DC 2A |
| PoH | 48V 15.4W |
| Макс. потребляемая мощность | 7.2W |
| Соответствие нормативным требованиям | |
| Безопасность | CE | FCC |RoHS |
| Размеры и масса | |
| Rack Units/Wall Box | 1U |
| Высота | 18mm/0.71in |
| Ширина | 232mm/9.14in |
| Глубина | 93mm/3.67in |
| Вес | 0.5kg/1.1lbs |
| Условия окружающей среды | |
| Рабочая температура и влажность | 32°F ~ 113°F (0°C ~ 45°C) 10% ~ 90%, non-condensing |
| BTU/БТЕ макс. | 24.6 BTU/hr |
63 100
Wyrestorm TX-70-4K HDBaseT передатчик HDMI по витой паре 4K UHD 4:2:0 60Hz , PoH (4K: 70 м, 1080p: 100 м). Особенности: Низкопрофильное шасси 18 мм / 0,7 ”для более простой и удобной установки в труднодоступных местах.
| Наименование |
TX-70-4K |
|---|---|
| Партномер |
TX-70-4K |
| Аудио и видео | |
| Входы | 1x HDMI In: 19-pin HDMI type A female |
| Выходы | 1x HDBaseT™ Out 8-pin RJ-45 female |
| Форматы аудио | 2ch PCM | Up to DTS-X and Dolby Atmos |
| Кодирование выходного видео | HDBaseT™ Class A |
| Разрешение видео (макс.) | HDMI 1920x1080p @60Hz 12bit (15m/50ft) | 16bit (7m/23ft) 3840x2160p @30Hz 4:4:4 8bit (7m/23ft) | @24Hz 4:2:0 HDR 10bit (3m/9.8ft) 4096x2160p @60Hz 8bit 4:2:0/4:4:4 (7m/23ft) Using Cat6 1920x1080p @60Hz 12bit (100m/328ft) | 16bit (70m/230ft) 3840x2160p @30Hz 4:4:4 8bit (70m/230ft) | @24Hz 4:2:0 HDR 10bit (70m/230ft) 4096x2160p @60Hz 4:2:0 8bit (70m/230ft) Using Cat6a/7 1920x1080p @60Hz 12bit (100m/328ft) | 16bit (100m/328ft) 3840x2160p @30Hz 4:4:4 8bit (100m/328ft) | @24Hz 4:2:0 HDR 10bit (100m/328ft)) 4096x2160p @60Hz 4:2:0 2bit (100m/230ft) |
| Глубина цвета | 1080p: 12bit | |
| Maximum Pixel Clock | 297 mHz |
| Коммуникации и управление | |
| HDMI | HDMI | HDCP 2.2 | EDID | DVI/D supported with adapter (not included) |
| HDBaseT | HDMI | HDCP 2.2 | EDID | 2-way PoH | Bidirectional IR, RS-232, and Ethernet |
| Ethernet | 1x 8-pin RJ-45 female | 10/100 Mbps auto-negotiating | Bidirectional over HDBaseT™ |
| ИК | 1x IR TX 3.5mm TS Mono | Bidirectional over HDBaseT™ 1x IR RX 3.5mm TRS Stereo | Bidirectional over HDBaseT™ |
| RS-232 | 1x 3-pin Phoenix Connector | Bidirectional over HDBaseT |
| Требования к электропитанию | |
| Источник питания | Input: 100~240V AC 50/60Hz | Output: 12V DC 2A |
| PoH | 48 В, 15,4 Вт |
| Макс. потребляемая мощность | 26,5 Вт |
| Соответствие нормативным требованиям | |
| Безопасность | CE | FCC | RoHS |
| Размеры и масса | |
| Rack Units/Wall Box | <1U |
| Высота | 24,9 мм |
| Ширина | 220 мм |
| Глубина | 89,9 мм |
| Вес | 0,52 кг |
| Условия окружающей среды | |
| Рабочая температура и влажность | 0°C ~ 45°C 10% ~ 90%, без конденсации |
| BTU/БТЕ макс. | 90,42 BTU/час |
82 350

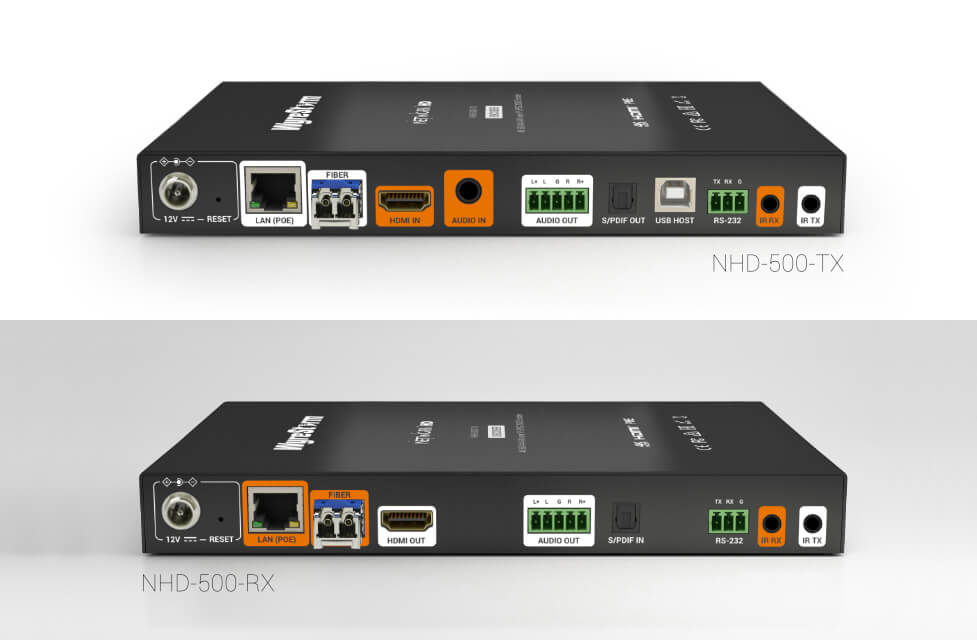

WyreStorm NHD-500-RX способен кодировать сигнал до 4K60, включая Dolby Vision, HDR10 и HLG, оснащен рядом передовых функций, таких как возможность использования Ethernet или оптоволокна в качестве проводника сигнала. Кодирование с ультранизкой задержкой и невероятно быстрая скорость переключения матрицы улучшают впечатления. Мощный механизм маршрутизации позволяет дискретно направлять аудио, видео, USB и сигналы управления к любой конечной точке. Позволяет создавать захватывающие видеостены размером до 16×16 и управляйте ими одним нажатием кнопки в приложении для управления NetworkHD Touch.
| Свойство | Значение |
|---|---|
| Входы | 1x Toslink Digital In |
| Выходы | 1x HDMI Out |
| 1x 5-pin Balanced Analog Out | |
| Разрешение видео | 4096x2160p @ 60Hz 8bit 4:4:4 or RGB |
| 3840x2160p @ 60Hz 12bit 4:2:2 Dolby Vision | |
| 3840x 2160p @ 60Hz 10bit 4:2:2 HDR10/HLG | |
| 1920x1080p @60Hz 12bit | |
| Аудио форматы | Passthrough: 2ch PCM and up to DTS:X and Dolby Atmos ARC: 2ch PCM and up to Dolby Digital+ and DTS 5.1 |
| Поддержка стандартов | RGB | DCI | USB |
| HDMI | HDMI 2.0b | HDCP 2.2 | CEC | EDID | ARC |
| Network | 1x 1GbE RJ45 | 1 x 1Gbps SFP (1000BaseT-SX: 550m using OM3 multi-mode) |
| RS-232 | 1x 3-Pin Phoenix Connector | 2-way | API Programmable |
| ИК | 1x IR TX 3.5mm TS Mono Jack | API Programmable 1x IR RX 3.5mm TRS Stereo Jack | API Programmable |
| USB | 1x USB 2.0 Type Host (Max 300Mbps upstream) 2x USB 1.1 Type A 1x USB 2.0 Type A |
| Источник питания | 12V DC 1A | 802.3af PoE Compliant |
| Потребляемая мощность | Max: 15.4w | Average: 8w |
| Рабочая температура и влажность | 0°C ~ 45°C и 10% ~ 90%, без конденсации |
| Температура хранения и влажность | -20°C ~ 70°C и 10% ~ 90%, без конденсации |
| Весит | 0,8 кг |
193 000
WyreStorm NHD-500-DNT-TX - частью инновационного семейства продуктов серии NetworkHD 500, дает возможность кодирования до 4K60 4:4:4, в том числе контент Dolby Vision, HDR10 и HLG. Продукты серии 500 обладают следующими преимуществами: выбор передачи данных по Ethernet или оптоволокну. Кодирование со сверхнизкой задержкой и невероятно высокая скорость матричной коммутации являются очевидными преимуществами NHD-500-DNT-TX, также уникальным устройство делают аудиовыходы — двухканальный Dante и AES67.
| Наименование |
NHD-500-DNT-TX |
|---|---|
| Аудио и видео | |
| Входы | 1x HDMI 1x аудиовход: 3,5 мм TRS Stereo |
| Выходы | 1x балансный аналоговый 5-пиновый 1x цифровой Toslink |
| Максимальная частота пикселизации | 600МГц |
| Разрешение видео (макс.) | 4096x2160p @ 60Гц 8bit 4:4:4 или RGB 3840x2160p @ 60Гц 12bit 4:2:2 Dolby Vision 3840x 2160p @ 60Гц 10bit 4:2:2 HDR10/HLG 1920x1080p @60Гц 12 бит |
| Поддерживаемые стандарты | RGB, BT.2020, BT.709, DCI, HDR10, HDR10+, HLG, Dolby Vision |
| Форматы аудио | Passthrough: от PCM 2 канала до DTS:X и Dolby Atmos ARC: от PCM 2 канала до Dolby Digital Plus и DTS 5.1 Dante/AES67: 2 канала PCM |
| Кодирование выходного видео | JPEG 2000 |
| Скорость кодирования данных | Макс: 850 Мб/с (настраиваемая) |
| Сквозная задержка | Задержка 1 видеокадр (режим сквозной передачи) 16 мс при 4K60 Задержка 2 видеокадра (режим скалера/VW) |
| Связь и управление | |
| Поддерживаемые стандарты | RGB, DCI, USB 1.1, 2.0, BT.2020 |
| HDMI | HDMI 2.0b, HDCP 2.2, CEC, ARC, EDID |
| Сеть | 2x 1GbE RJ45 (Dante и основной AV-выход) 1 x 1Gbps SFP (1000Base-SX: 550м при использовании OM3 MMF) (1000Base-LX: 5км при использовании SMF) (1000Base-LX10: 10км при использовании SMF) |
| RS-232 | 1x 3,5 мм, двунаправленный, программируемый через API |
| ИК | Эмиттер 1x 3,5 мм TS Mono Jack, Приемник 1x 3,5 мм TS Mono Jack, программируемые через API |
| USB | 1x USB-C (Отдача до 300 Мб/с) |
| Протоколы безопасности | AES 128, SSH, TLS, HTTPS |
| Электропитание | |
| Блок питания | 12В постоянного тока, 1A |
| PoE | 802.3af |
| Потребляемая мощность | Maкс. 15,4 Вт, средняя: 8 Вт |
193 000
